Chcesz dodać nowoczesnego blasku swojemu wnętrzu? Taśmy LED to obecnie jedno z najpopularniejszych rozwiązań oświetleniowych. Ich ogromna zaleta to wszechstronność. Możesz je zastosować w domu, lokalu usługowym, a nawet we wnękach meblowych.
Te elastyczne paski z diodami działają na bezpiecznym napięciu. Występują w różnych wariantach. Do wyboru masz modele jednokolorowe, z regulacją odcienia bieli lub wielokolorowe, jak LED RGB.
Ten poradnik poprowadzi Cię przez cały proces instalacji. Znajdziesz tu szczegółowe instrukcje krok po kroku. Dowiesz się, jak dobrać odpowiedni zasilacz i sterownik. Poznasz również praktyczne wskazówki, które uchronią Cię przed typowymi błędami.
Kluczowe wnioski
- Taśmy LED to wszechstronne i nowoczesne źródło światła.
- Działają na bezpiecznym napięciu 12V lub 24V DC.
- Dostępne są w wersjach jednokolorowych, z zmienną bielą (CCT) oraz wielokolorowych (RGB/RGBW).
- Prawidłowy montaż wymaga doboru kompatybilnych komponentów, takich jak zasilacz i sterownik.
- Instalacja krok po kroku jest możliwa do samodzielnego wykonania.
- Poradnik zawiera profesjonalne wskazówki techniczne.
Wprowadzenie do taśm LED i ich zastosowań
Elastyczne paski z diodami otwierają nowe możliwości aranżacji światła w Twoim otoczeniu. Te innowacyjne źródła oświetlenia składają się z wielu małych komponentów rozmieszczonych na giętkim podłożu.
Dzięki specjalnej konstrukcji taśmy mogą być przycinane w oznaczonych miejscach. Pozwala to idealnie dopasować je do każdej przestrzeni. Montaż jest prosty dzięki warstwie klejącej na spodzie.
Zastosowania tych rozwiązań są niezwykle szerokie. Sprawdzają się jako główne źródło światła lub delikatny akcent dekoracyjny. Mogą być wykorzystane w domach, biurach i sklepach.
Główne zalety to energooszczędność i bezpieczne napięcie pracy. Elastyczność pozwala na instalację w trudno dostępnych miejscach. Tradycyjne oprawy często nie dają takich możliwości.

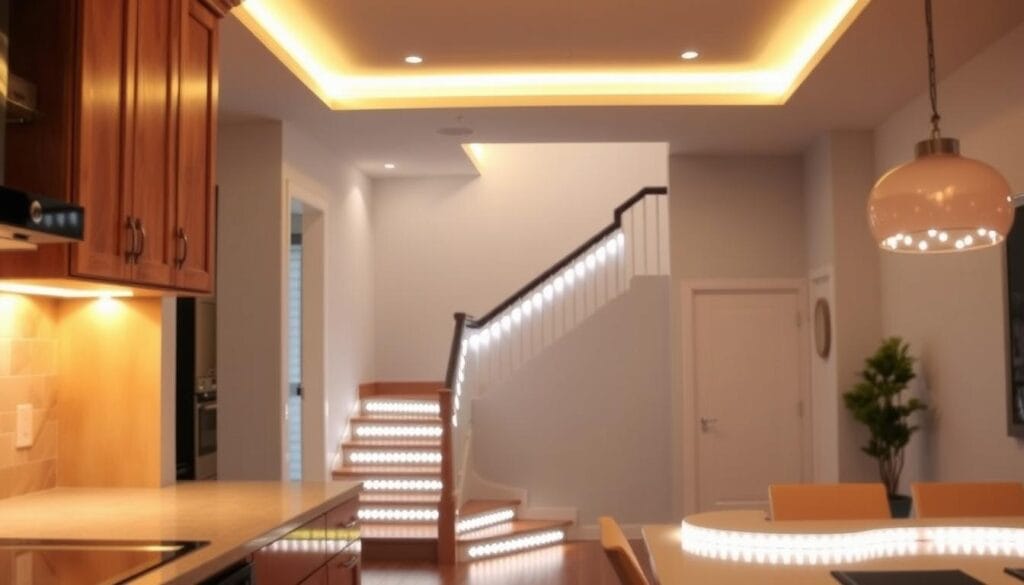

Przykłady montażu obejmują szafki kuchenne, półki i sufity podwieszane. Świetnie prezentują się także za telewizorem lub wzdłuż schodów. Dzięki czemu tworzysz unikalny klimat w pomieszczeniu.

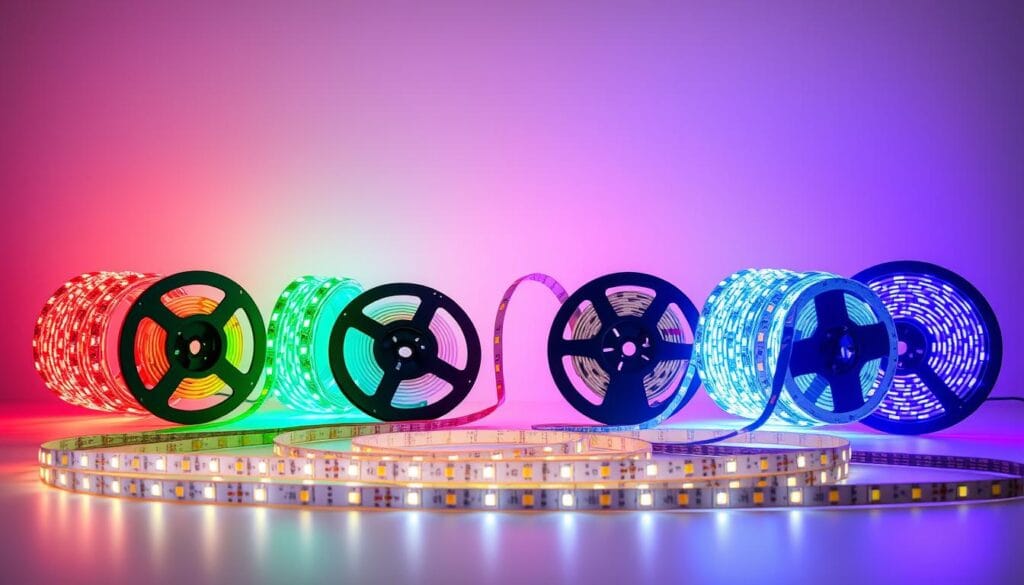

Rodzaje taśm LED: RGB, RGBW, SMD i COB
Dostępne na rynku paski oświetleniowe różnią się budową zastosowanych elementów świecących. Podstawowy podział obejmuje technologie SMD i COB, które determinują charakterystykę światła.
Paski RGB wykorzystują mieszanie trzech podstawowych barw: czerwonej, zielonej i niebieskiej. Dzięki kombinacji tych kolorów uzyskujesz pełną paletę odcieni. Wersja RGBW posiada dodatkową, dedykowaną białą diodę.
Technologia SMD występuje w różnych rozmiarach oznaczanych numerami jak 5050 czy 2835. Liczby te określają wymiary pojedynczego elementu świecącego. Większe rozmiary zwykle oferują wyższą jasność.
| Parametr | Technologia SMD | Technologia COB |
|---|---|---|
| Budowa | Oddzielne diody na podłożu | Gęsto rozmieszczone diody pod powłoką |
| Jakość światła | Widoczne punkty świetlne | Jednolita linia światła |
| Zastosowanie | Ukryte instalacje z kloszem | Widoczne źródła światła |
Szerokość paska to kluczowy parametr przy doborze profilu montażowego. Standardowe wymiary to 8mm, 10mm, 12mm i 14mm. Prawidłowe dopasowanie zapewnia równomierne rozłożenie światła i efektywne chłodzenie.
Odpowiedni dobór tego typu rozwiązania zapobiega problemom z odklejaniem się i gwarantuje trwałość instalacji. Technologia COB sprawdza się lepiej gdy źródło jest bezpośrednio widoczne.

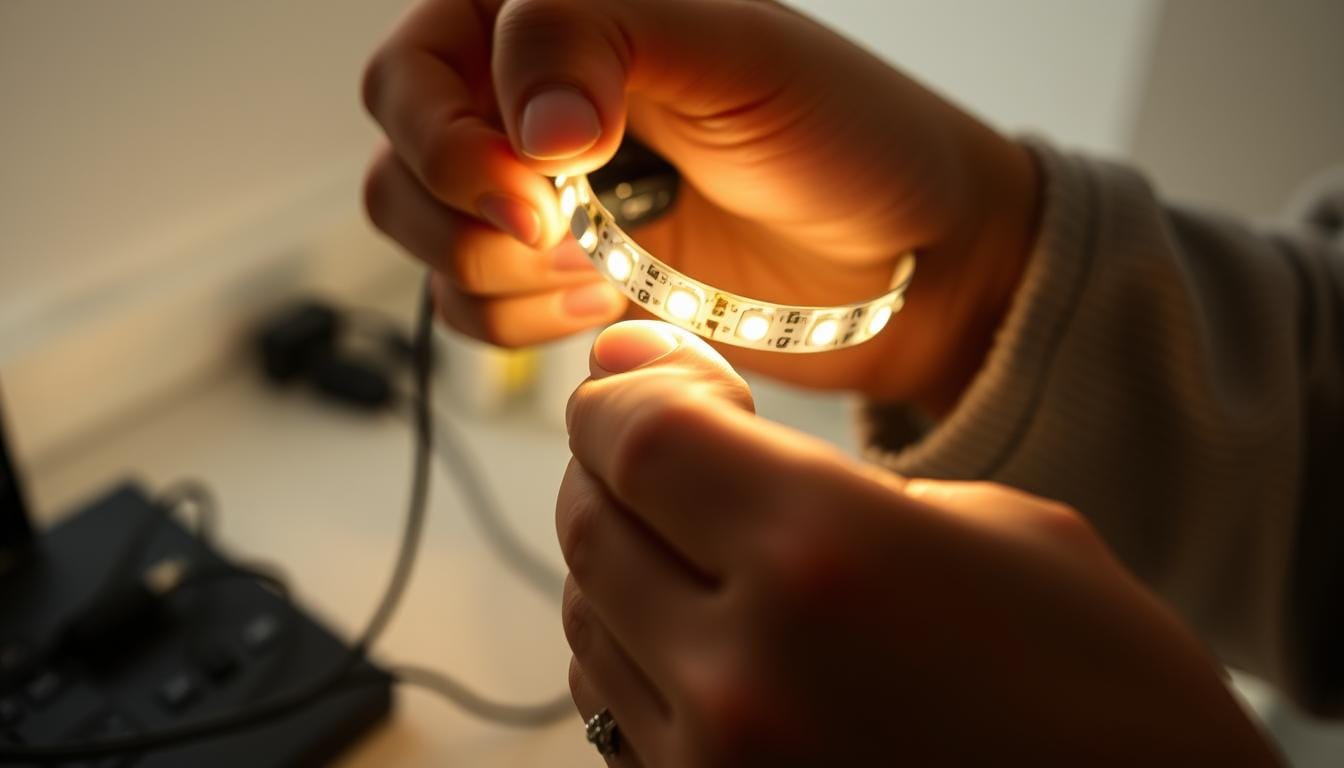

Schemat podłączenia taśmy led rgb
Prawidłowa konfiguracja przewodów stanowi fundament stabilnej pracy całego systemu oświetleniowego. Wielokolorowe paski wymagają specjalnego podejścia do ich instalacji.
Standardowy model RGB wykorzystuje cztery żyły: wspólny plus (V+) oraz trzy osobne dla kolorów czerwonego, zielonego i niebieskiego. Wersja RGBW posiada dodatkową piątą żyłę dedykowaną białej diodzie.
Cały układ zaczyna się od gniazdka 230V, przez który energia trafia do zasilacza. Urządzenie to przekształca napięcie na bezpieczne 12V lub 24V DC. Następnie prąd płynie do sterownika, który zarządza barwami.
Kluczowe znaczenie ma zachowanie właściwej polaryzacji. Nieprawidłowe połączenie plusa z minusem może trwale uszkodzić diody. Zawsze sprawdzaj oznaczenia na wszystkich komponentach.
Możesz zastosować dwa rodzaje połączeń między paskami. W układzie szeregowym prąd przepływa przez jedną ścieżkę, co przy dłuższych instalacjach powoduje spadki napięcia.
Połączenie równoległe minimalizuje ten problem, ale wymaga więcej pracy z okablowaniem. Często potrzebne są specjalne zaciski rozdzielające do prawidłowego wykonania takiego układu.
Wybór metody zależy od długości instalacji i Twoich preferencji. Krótsze odcinki dobrze sprawdzają się w konfiguracji szeregowej, podczas gdy dłuższe wymagają rozwiązań równoległych.
Dobór zasilacza, przewodów i sterowników
Wybór odpowiednich komponentów decyduje o wydajności i bezpieczeństwie oświetlenia. Podstawą jest właściwy zasilacz, który musi zapewniać odpowiednie napięcie i wystarczającą moc.
Oblicz całkowite zapotrzebowanie na energię i dodaj minimum 5% zapasu. Zapobiega to przeciążeniom systemu. W przypadku dłuższych instalacji kluczowy jest odpowiedni przekrój przewodów.
Za cienkie przewody powodują spadki napięcia i przegrzewanie. Stosuj elastyczne wielożyłowe kable typu LIYY lub OWY. Ich grubość zależy od długości instalacji i mocy systemu.
| Długość instalacji | Moc systemu | Minimalny przekrój przewodu |
|---|---|---|
| do 5 metrów | do 60W | 0,5-0,75 mm² |
| 5-10 metrów | 60-120W | 1,0-1,5 mm² |
| 10-20 metrów | 120-240W | 2,5 mm² |
Sterownik RGB/RGBW montuje się między zasilaczem a paskami. Urządzenie odpowiada za zmianę kolorów i efektów świetlnych. Dostępne są wersje z pilotem, Bluetooth lub Wi-Fi.
Większość sterowników działa na 12V i 24V. Sprawdź maksymalne wartości prądu przed zakupem. Kompatybilność z systemami smart home ułatwia codzienne użytkowanie.
Instrukcja krok po kroku: przygotowanie i montaż
Samodzielna instalacja wymaga starannego przygotowania komponentów przed rozpoczęciem prac. Prawidłowe wykonanie każdego etapu gwarantuje trwałość i bezpieczeństwo całego systemu.
Rozpocznij od precyzyjnego przycięcia paska w oznaczonych miejscach. Linie cięcia znajdują się co trzy lub sześć diod. Cięcie wykonuj dokładnie wzdłuż tych oznaczeń, aby zachować odpowiednią wielkość podkładek miedzianych.
Po przycięciu zidentyfikuj pola lutownicze z oznaczeniami biegunowości. Dla wersji jednokolorowej znajdziesz symbole + i -, natomiast wielokolorowe mają oznaczenia G, R, B, WW, CW.
Lutowanie przewodów to najpewniejszy sposób tworzenia połączeń. Zapewnia trwałość przewyższającą szybkozłączki. Używaj cyny o odpowiedniej temperaturze topnienia dla bezpiecznego wykonania pracy.
Kolejność podłączania komponentów jest kluczowa. Rozpocznij od gniazdka 230V, przez zasilacz, sterownik, aż do źródła światła. W każdym przypadku sprawdzaj poprawność połączeń.
Do montażu zastosuj dwustronną taśmę klejącą 3M lub wsporniki. Pierwsza opcja jest szybsza, druga zapewnia stabilniejsze zamocowanie.
Pamiętaj, że nie należy kleić paska bezpośrednio na ścianie. Zawsze używaj powierzchni odprowadzającej ciepło, jak płaskownik lub profile aluminiowe.
Profile nie tylko chronią przed przegrzaniem, ale również równomiernie rozprowadzają światło. Dzięki kloszom uzyskasz profesjonalny efekt wizualny.
Metody eliminacji spadku napięcia
Nierównomierne świecenie diod może wynikać ze zjawiska spadku napięcia w systemie oświetleniowym. Problem ten występuje naturalnie w instalacjach niskonapięciowych.
Główne przyczyny to długość przewodów, ich przekrój oraz całkowita moc systemu. Konsekwencje obejmują nierównomierną jasność, zmiany kolorów i skróconą żywotność elementów świecących.
Istotna różnica dotyczy maksymalnej długości instalacji. Paski 12V mogą mieć do 5 metrów od jednego punktu zasilania. Wersje 24V pozwalają na odcinki do 10 metrów.
Pierwsza metoda to zasilanie dwustronne. Podłączasz źródło energii na obu końcach długiego odcinka lub w jego środku. Zapewnia to równomierny rozkład napięcia.
Drugie rozwiązanie wykorzystuje wzmacniacze sygnału. Urządzenia te regenerują osłabiony prąd, gwarantując jednolitą jasność na całej długości. Moc wzmacniacza musi odpowiadać mocy obsługiwanej sekcji.
Alternatywne metody obejmują użycie grubszych przewodów, skrócenie dystansu między źródłem energii a paskami lub zastosowanie kilku mniejszych zasilaczy. Każde z tych rozwiązań skutecznie minimalizuje problem.
Sterowanie i konfiguracja efektów świetlnych
Efektywne zarządzanie barwami i jasnością transformuje zwykłe oświetlenie w dynamiczne dzieło sztuki. Nowoczesne systemy pozwalają na pełną personalizację atmosfery w każdym pomieszczeniu.
Dostępne są różne metody kontroli. Zacznij od podstawowych pilotów radiowych. Przejdź do zaawansowanych aplikacji mobilnych z Bluetooth lub Wi-Fi.
Inteligentne sterowniki integrują się z systemami Google Assistant, Amazon Alexa i Apple HomeKit. Umożliwiają zdalne zarządzanie przez smartfona. Programuj harmonogramy i sceny świetlne dla różnych okazji.
Zaawansowane funkcje obejmują synchronizację z muzyką. Niektóre urządzenia analizują dźwięk i zmieniają kolory w rytm. Twórz dynamiczne efekty jak fale, pulsowanie czy tęczowe przejścia.
Systemy ściemniania oferują różne rozwiązania. Technologia 0-10V zapewnia płynną regulację jasności. Triac i DALI dostarczają precyzyjnej kontroli dla profesjonalnych zastosowań.
Taśmy adresowalne pozwalają sterować każdą diodą osobno. Dekodery DMX512 umożliwiają zarządzanie wieloma strefami. Idealne dla barów, restauracji i przestrzeni komercyjnych.
Praktyczne porady montażowe i bezpieczeństwo
Bezpieczeństwo i trwałość instalacji zależą od prawidłowego wykonania montażu. Podstawową zasadą jest odpowiednie odprowadzanie ciepła generowanego przez elementy świecące.
Należy pamiętać, że bezpośrednie klejenie na ścianie lub suficie prowadzi do przegrzewania. Skraca to żywotność komponentów. Zawsze używaj profili aluminiowych lub płaskowników.
Dostępne są trzy główne typy profili: nawierzchniowe, wpuszczane i kątowe. Wybór zależy od miejsca zastosowania. Profile nie tylko chłodzą, ale również chronią i równomiernie rozprowadzają światło.
Kluczowe znaczenie ma stopień ochrony IP. W pomieszczeniach suchych wystarczy IP20. W wilgotnych łazienkach stosuj modele IP65. Na zewnątrz potrzebne są wersje IP67/IP68.
Zwraca się uwagę na typowe błędy. Niewłaściwa polaryzacja uszkadza diody. Za cienkie przewody powodują spadki napięcia. Brak zapasu mocy zasilacza prowadzi do przeciążeń.
Zawsze odłączaj zasilanie przed rozpoczęciem prac. Sprawdzaj polaryzację przed pierwszym włączeniem. Zabezpieczaj wszystkie połączenia przed wilgocią.
Przygotowanie powierzchni montażowej wymaga uwagi. Musi być czysta, sucha i odtłuszczona. Dzięki temu taśma dobrze się trzyma i nie odkleja z czasem.
Estetyka wykonania ma duże znaczenie. Ukrywaj przewody w listwach. Równomiernie rozmieszczaj źródła światła. Unikaj widoczności pojedynczych punktów świetlnych.
Prawidłowy sposób montażu gwarantuje bezpieczeństwo użytkowania. Wydłuża też żywotność całego systemu oświetleniowego. Należy zwrócić uwagę na każdy detal podczas prac.
Podsumowanie
Kompleksowe podejście do instalacji pozwala uniknąć typowych problemów i cieszyć się pełną funkcjonalnością systemu. Prawidłowe podłączenie wymaga zrozumienia zasad działania wszystkich komponentów.
Kluczowe elementy to odpowiedni zasilacz z zapasem mocy i właściwe okablowanie. Dla dłuższych odcinków należy pamiętać o metodach eliminacji spadków napięcia.
Montaż na profilach aluminiowych nie jest opcjonalny, ale konieczny dla bezpieczeństwa. Takie rozwiązanie zapewnia długą żywotność diod i równomierne rozłożenie światła.
W przypadku skomplikowanych projektów warto skonsultować się ze specjalistą. Dzięki temu unikniesz błędów i stworzysz trwałe, efektowne oświetlenie.
FAQ
Q: Jak dobrać odpowiedni zasilacz do mojej taśmy LED?
Q: Czym różni się taśma RGB od modelu RGBW?
Q: Dlaczego na długim odcinku światło staje się ciemniejsze?
Q: Czy mogę bezpośrednio ciąć taśmę LED w dowolnym miejscu?
Q: Jak podłączyć sterownik do taśmy LED RGB?
Q: Jakie są najczęstsze błędy podczas montażu, których należy unikać?
